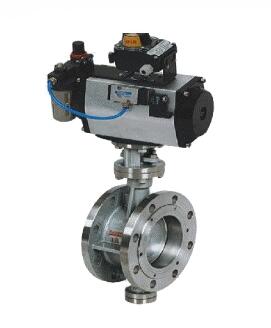

气动法兰硬密封蝶阀D643H-16P
气动法兰硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
气动法兰硬密封蝶阀优点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
气动法兰硬密封蝶阀标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸: GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
气动法兰硬密封蝶阀主要尺寸
公称
通径
DN
外形尺寸
连接尺寸
L
H
D43H/D343H/D643H/D943H
PN0.6MPa
PN1.0MPa
短
长
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
108
150
112
530
250
255
140
110
4-14
165
125
4-18
65
112
170
115
530
250
255
160
130
4-14
185
145
4-18
80
114
180
120
565
250
255
190
150
4-18
200
160
8-18
100
127
190
138
600
250
255
210
170
4-18
220
180
8-18
125
140
200
164
640
250
255
240
200
8-18
250
210
8-18
150
140
210
175
705
300
315
265
225
8-18
285
240
8-22
200
152
230
208
775
300
315
320
280
8-18
340
295
8-22
250
165
250
243
945
300
315
375
335
12-18
395
350
12-22
300
178
270
283
1070
300
315
440
395
12-22
445
400
12-22
350
190
290
310
1140
300
315
490
445
12-22
505
460
16-22
400
216
310
340
1210
300
315
540
495
16-22
565
515
16-26
450
222
330
380
1335
575
714
595
550
16-22
615
565
20-26
500
229
350
410
1415
575
714
645
600
20-22
670
620
20-26
600
267
390
470
1605
656
810
755
705
20-26
780
725
20-30
700
292
430
550
1844
656
810
860
810
24-26
895
840
24-30
800
318
470
640
2040
