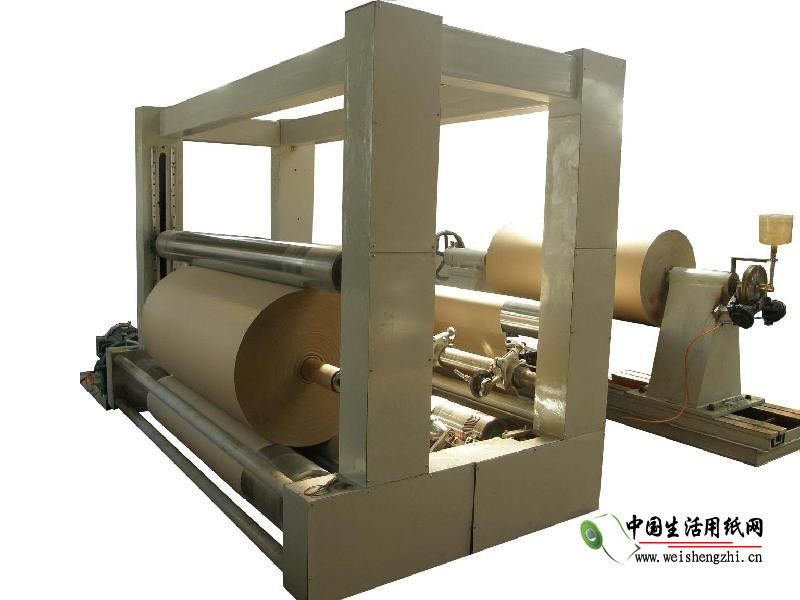

打孔刀轴的设计涉及到复卷机的车速、纸幅宽度、刀轴结构等一系列工作参数和结构参数，而实际工作中刀轴的设计往往根据经验进行，在车速改变或者打孔节距改变时仅仅进行简单的参数加减操作，导致制造出的复卷设备参数数值达不到设计要求。这会造成一定的产品缺陷，如图1所示，打孔线歪斜不平齐，说明刀轴移动端移动空间不够，此时需要拆机对墙板进行返工，造成极大的人力、物力、财力浪费，也大大增加了制造成本。
本文尝试综合考虑复卷机设计车速、纸幅宽度、刀轴倾角和螺旋角、刀轴转速、刀轴移动端位移等工作参数和结构参数，推导出各设计参数间相互关系的数学表达式，并把理论计算应用到实际设计实践中，充分考虑设计意图和需求，避免设计中的盲从和简单仿制给加工生产和安装调试带来不必要的工作量和资源浪费，从而设计出满足实际需要的打孔复卷机。结论：
⑴复卷机其它参数不变，纸幅宽度增加时，刀轴移动端墙板开孔需向下移动；纸幅宽度减小时，刀轴移动端墙板开孔需向上移动。
⑵复卷机车速改变时，旋转打孔刀轴转速需随之改变，且两者之比为定值，才能保证复卷机设备正常工作不受影响。
⑶复卷机打孔节距作较小幅度改变时，可通过改变旋转刀轴转速和刀轴倾角来实现；打孔节距作较大幅度改变时，则需要改变旋转打孔刀轴刀片数量来实现。
